Pasivní sledovací systém VERA-NG je pokročilý systém kategorie PET (Passive ESM Tracker), který využívá principu rozdílného času příchodu signálu na několik v prostoru rozmístěných stanic (tzv. princip Time Difference of Arrival - TDOA).

Tento světově unikátní systém slouží k detekci, lokalizaci, trekování a identifikaci vzdušných, pozemních a námořních cílů na základě analýzy signálů, a to jak pulsních, tak i spojitých.

VERA-NG poskytuje dlouhodobý přehled o dění v široké zájmové oblasti, a to i za hranicemi. Díky absenci elektromagnetického vyzařování je systém radiotechnicky neviditelný a nemůže být odhalen, takže umožňuje maximální ostražitost při zachování dobrých sousedských vztahů – „vidí a není viděn“. Navíc poskytuje strategické informace pro vojenské zpravodajství (Electronic Intelligence - ELINT) – sbírá, zpracovává a vyhodnocuje data pro národní referenční signálové databáze.

VERA-NG představuje šedesát let zkušeností na poli pasivní radiolokace, které jsou nasazeny do boje proti moderním hrozbám.



Základní vlastnosti

  • Multistatický pasivní sledovací systém
  • Vysoká přesnost lokalizace cíle (2D, 3D) založená na principu TDOA, překonávající většinu klasických směroměrných systémů (Direction Finder)
  • Vedení cíle v reálném čase, včetně bezpilotních prostředků (Unmanned Aerial Systems- UAS)
  • Přesné měření parametrů signálů
  • Zpracování pulsních a spojitých signálů
  • ELINT analýza (mezi a vnitro-pulsní)
  • Automatická identifikace cílů (Non-Cooperative Target Identification - NCTI)
  • Interoperabilní se systémy AirC2 a EWC2 (systémy velení a řízení)
  • Školení v plném rozsahu prováděno bývalými armádními operátory
  • Vzdálená správa

Základní charakteristiky

Frekvenční rozsah
50 MHz – 18 GHz
Okamžitá šířka pásma
1 000 MHz
Dosah
do 400 km
Okamžitý sektor průzkumu
120º (přehledový rádius 360º)
Přesnost v azimutu
0.01º
Schopnost vedení cílů
2D/3D
Kapacita sledování v reálném čase
500 cílů
Zpracovávané signály (emitory)
Radar, SIF/IFF, ADS-B, DME/TACAN, AIS, datalinky, signály se spojitou vlnou, rušiče
Složení systému
Mobilní a  stacionární verze, čtyři stanice (1 centrální, tři vzdálené boční) a Centrální procesorová stanice (CPS)
Interoperabilita systému
UFE (AST 248, 249), AST 34, 48, 62, XML (Spot report)
Environmentální podmínky
STANAG 4370-A1, A2, A3, B1, B2, B3, C0, C1
EMC
MIL-STD-461F

Fyzikální princip fungování systému

Systém se skládá z jedné centrální a tří bočních stanic, centrální procesorové stanice a pracoviště operátora. K výpočtu polohy využívá princip TDOA.

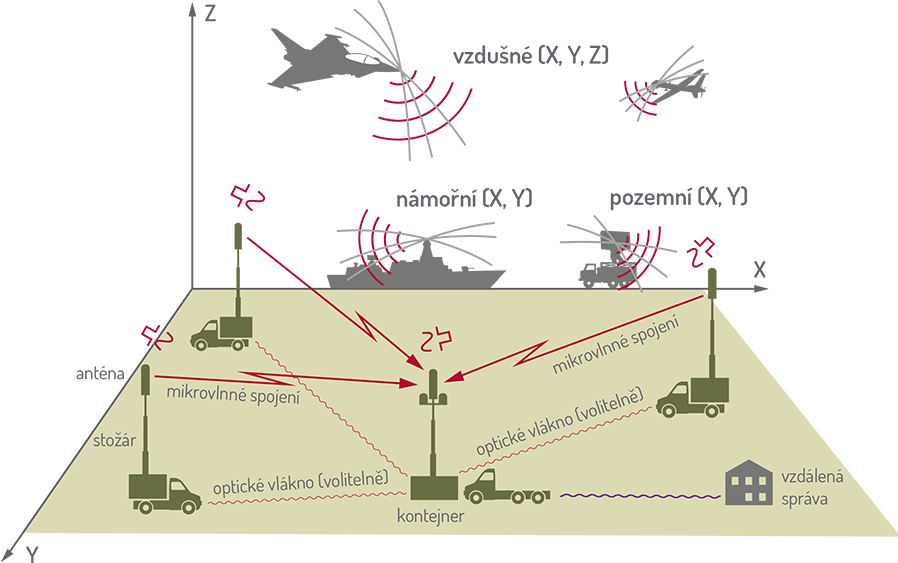

TDOA princip

Příklady využití

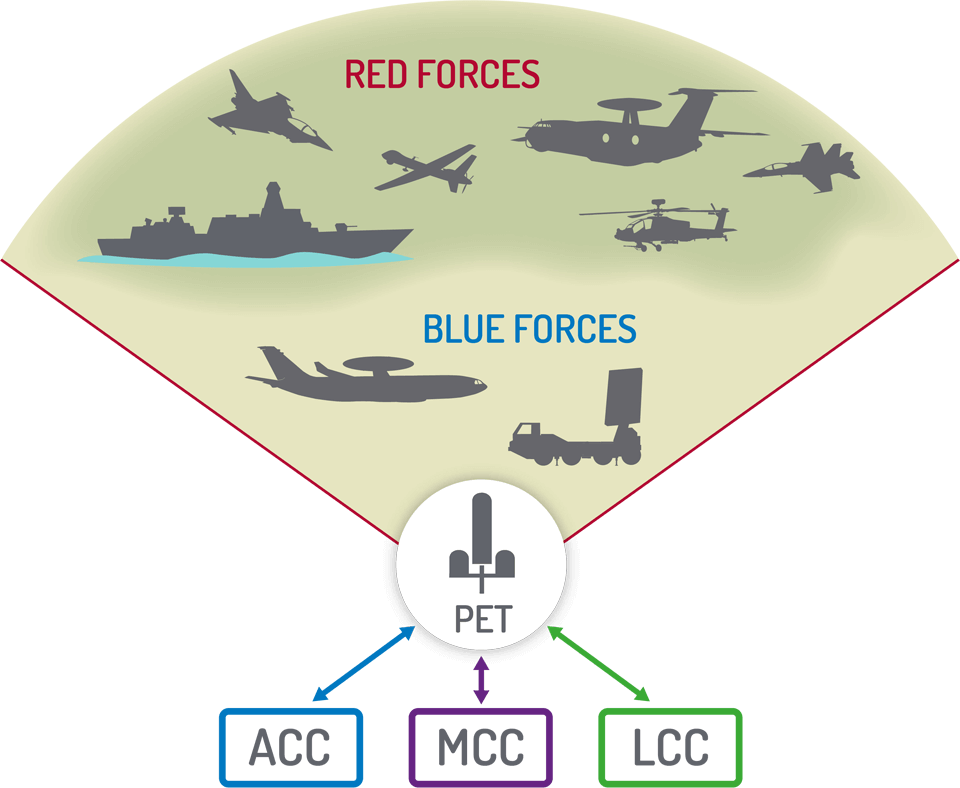

Sledování

  • Situační přehled od vzdušných až po pozemní cíle
  • Vedení cíle v reálném čase ve 2D/3D
  • Identifikace nekooperujících cílů NCTI
Surveillance

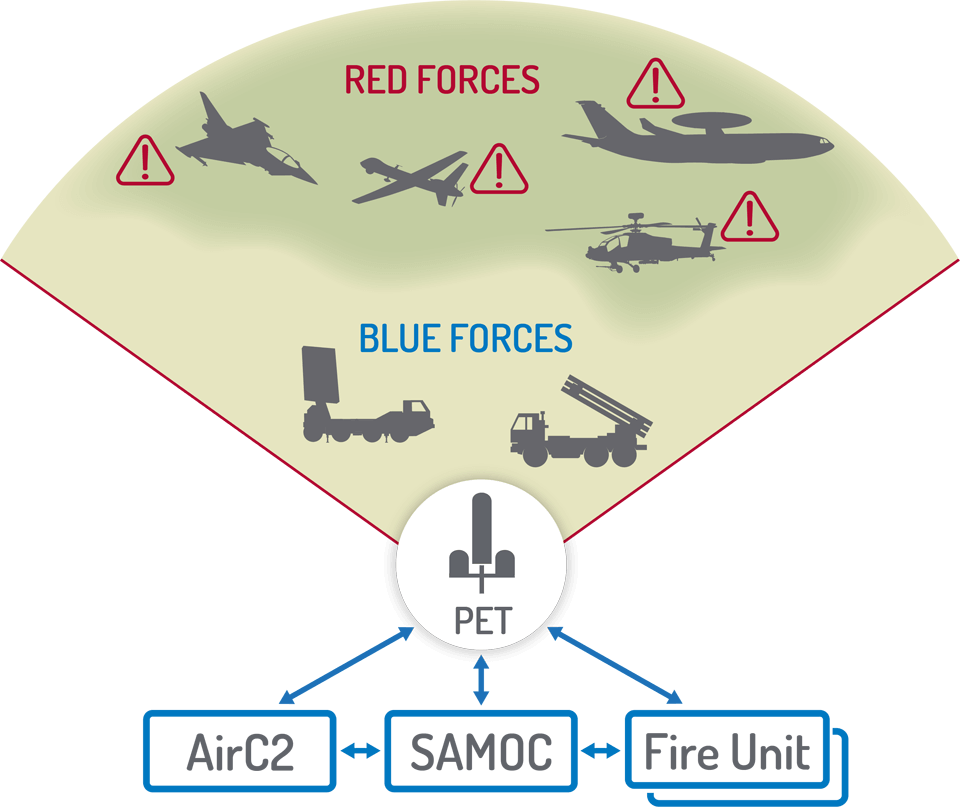

Protivzdušná obrana

  • Operace v utajení
  • Ochrana před SEAD
  • Podpora A2AD operací
  • Rozšíření schopností nad rámec aktivních senzorů
Air defence

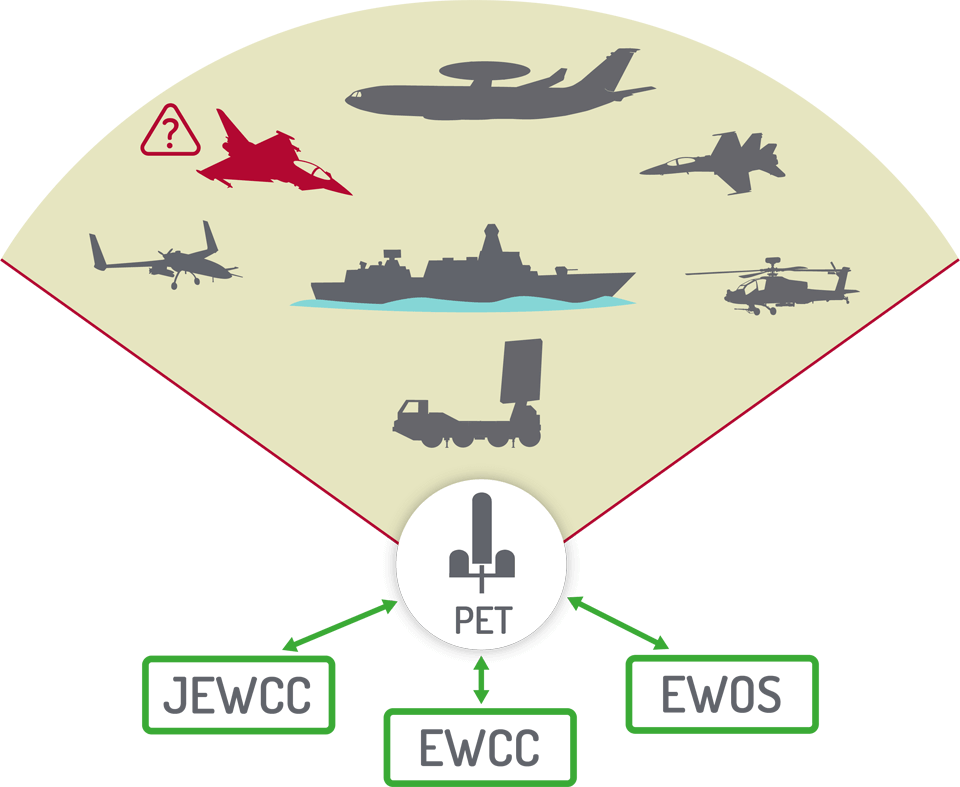

Elektronický boj

  • Hloubková analýza signálů (ELINT)
  • Přispívá do národní parametrické databáze emitorů (EDB)
  • Plná podpora elektromagnetickým operacím (EMO)
  • Významně přispívá k elektronickému obrazu bojiště (EOB)
Electronic warfare

Architektura VERA-NG

column

Přijímací stanice

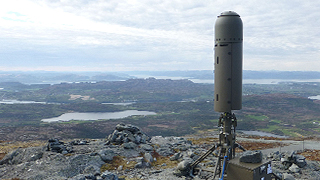

Přijímací stanice Pasivního sledovacího systému jsou vybaveny malými, kompaktními a spolehlivými přijímači. Přijímače VERA-NG byly vyvinuty tak, aby zachytily široké pásmo signálů - počínaje frekvencemi aktivních VHF radarů až po vysokofrekvenční radary a rušící signály. VERA-NG sestává ze čtyř stanic, z nichž jedna je centrální. Mikrovlnné pojítko je podsystémem každé ze stanic.

  • Zachycení širokého pásma signálů
  • Unikátní modulární koncept
  • Kompaktní a malá stopa
  • Nízká spotřeba energie
  • Zabudovaná síť pro mikrovlnnou komunikaci
  • Centrální přijímací stanice a konzole
column

Centrální přijímací stanice a konzole

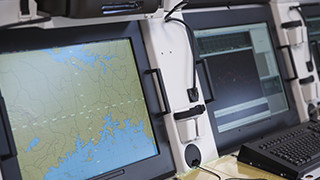

Centrální přijímací stanice provádí sledování a identifikaci nekooperativních cílů včetně detailní signálové analýzy. Její součástí jsou kromě procesoru pro zpracování dat také dobře vybavené konzole pro operátora s jednoduchým uživatelským rozhraním HMI.

  • Vynikající trekování cílů v reálném čase včetně automatické identifikace nekooperujících cílů
  • Zevrubná signálová analýza pro operace Elektronického zpravodajství (ELINT)
  • Vybavené operátorské konzole
  • Hardwarové části založené na komerčně dostupných součástkách
  • Zahrnuje kryt a elektrický generátor pro mobilní verzi
column

Součásti

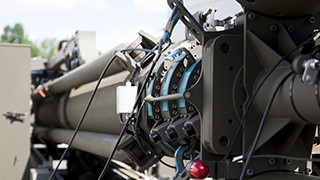

Ve světle současných požadavků trhu na vysoce mobilní systémy ERA vytvořila verzi VERA-NG vhodnou pro rychlou přepravu a rozmístění. VERA-NG tak může být lehce přetvořena na stacionární či mobilní verzi s různými typy použitých stožárů, počínaje trojnožkou přes desetimetrový stožár až po vysouvatelný dvacetipětimetrový stožár.

  • Různé typy operací (stacionární nebo mobilní verze)
  • Různé typy přepravitelných stožárů
  • Systém je uložen do kontejneru
  • Splňuje normy ISO
  • Robustní a spolehlivé řešení
